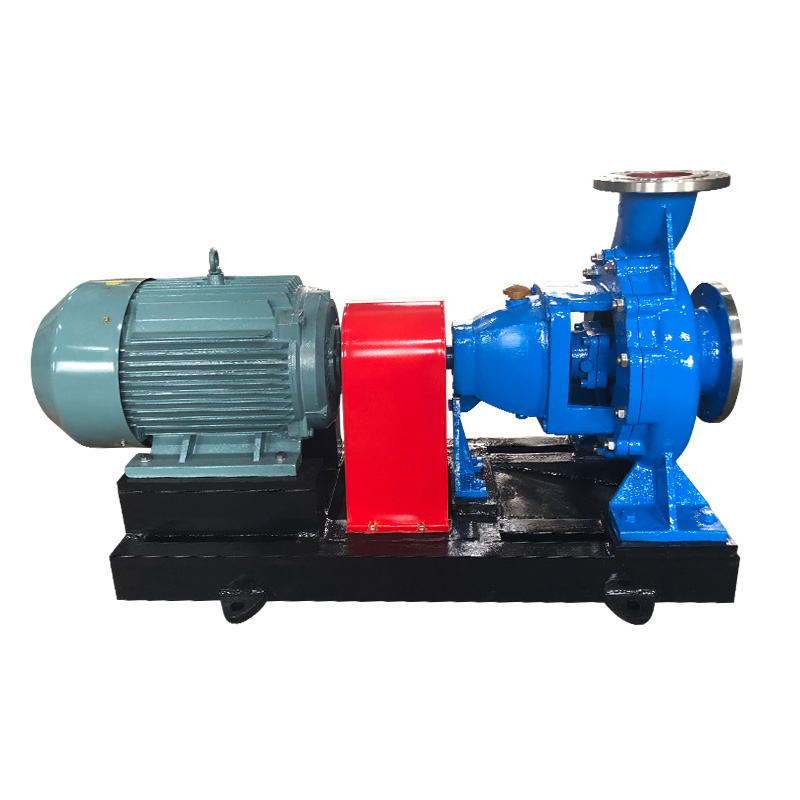

Hvilke specifikationer definerer en pålidelig petrokemisk procespumpe?

Valg af det optimale Petrokemisk procespumpe kræver dyb forståelse af væskedynamik, materialevidenskab og industristandarder. For tekniske indkøbsteams og fabriksoperatører bestemmer tekniske specifikationer driftssikkerhed, vedligeholdelsesintervaller og samlede livscyklusomkostninger i krævende kemiske procesmiljøer. Denne omfattende vejledning undersøger kritiske udvælgelseskriterier, overholdelsesrammer og avancerede pumpeteknologier, der er skræddersyet til industrielle applikationer.

Branchestandarder og overholdelsesrammer

API 610 vs. ANSI/ASME-standarder

Petroleums- og kemisk industri opererer under strenge udstyrsstandarder, der sikrer sikkerhed og udskiftelighed. Forståelse af skelnen mellem disse rammer er afgørende for specifikationsudvikling.

API 610 procespumpespecifikationer styrer kraftige centrifugalpumper i petroleums-, petrokemiske og naturgasapplikationer. Denne standard lægger vægt på robust konstruktion med specifikke krav til:

• Overhængte (OH), mellemlejer (BB) og vertikalt ophængte (VS) pumpetyper
• Minimum lejelevetid på 25.000 timer (3 år) under nominelle forhold
• Støbte stål- eller legeringshuse vurderet til minimum 50 psi over maksimalt tilladte arbejdstryk
• Akseltætningskammerets dimensioner, der rummer API 682 mekaniske tætninger

ANSI/ASME B73.1 specifikationer adresser horisontale endesugepumper til kemiske anvendelser med fokus på:

• Dimensionel udskiftelighed på tværs af producenter
• Bagudtræksdesign muliggør fjernelse af rotoren uden at forstyrre rørføringen
• Muligheder for justering af ekstern tætning
• Trykklassificeringer er typisk begrænset til 24 bar (350 psi) og 300 °C (572 °F)

For anlæg, der behandler kulbrinter over 150°C eller tryk over 20 bar, API 610 procespumpespecifikationer give nødvendige sikkerhedsmargener og materialeintegritet.

Materialevalg til ætsende medier

Petrokemiske miljøer kræver præcis materialetilpasning for at forhindre katastrofale fejl. Fælles legeringsspecifikationer omfatter:

• 316L rustfrit stål : Standard for milde syrer og kloridmiljøer under 50 ppm
• CD4MCu (ASTM A890 Grade 1B) : Duplex rustfrit stål med overlegen pitting-modstand svarende (PREN > 33) til havvands- og kloridtjenester
• Hastelloy C-276 : Nikkel-molybdænlegering til oxiderende og reducerende miljøer, herunder vådt klor og svovlsyre
• Titanium klasse 2 : Enestående korrosionsbestandighed i kloridmiljøer, begrænset til maksimalt 315°C
• 2205/2507 duplex rustfrit stål : Omkostningseffektive alternativer til superaustenitiske legeringer med PREN 35-40

Materialevalg skal tage højde for galvanisk kompatibilitet, når uens metaller kommer i kontakt med procesvæsker samtidigt.

Centrifugalpumpedesignkonfigurationer

Overhængende vs. mellem-lejer-arrangementer

Den centrifugalpumpe til kemisk anlæg Udvælgelsen afhænger grundlæggende af hydrauliske krav og tilgængelighed til vedligeholdelse.

Overhængte (OH) pumper placer pumpehjulet på akselenden udkraget ud over lejerne:

• Enkelttrinskonfigurationer til hoveder op til 300 meter
• Kompakt fodaftryk, der reducerer fundamentkravene
• Bagudtræksdesign muliggør fjernelse af rotor uden at forstyrre motor eller rørføring
• Begrænsninger: Akselafbøjningsbegrænsninger ved høje specifikke hastigheder

Mellem lejer (BB) pumper understøt pumpehjulet mellem to lejehuse:

• Enkelttrins (BB1) eller flertrins (BB3, BB4, BB5) konfigurationer
• Aksialt opdelte huse muliggør inspektion uden at forstyrre hovedrørene
• Højere radial- og trykbelastningskapacitet
• Påkrævet for strømninger over 1.000 m³/h eller løftehøjder over 400 meter

Hydraulisk ydeevneoptimering

Valg af bedste effektivitetspunkt (BEP) bestemmer langsigtet pålidelighed. Drift ud over 80-110 % af BEP flow skaber:

• Radial trykbelastning øger lejeslid
• Recirkulation forårsager impellerkavitation
• Akselafbøjning overstiger tolerancerne for tætningsfladeudløb

Specifikke hastighedsberegninger (Ns) vejleder valg af løbehjulsgeometri:

Ns = N × √Q / H^0,75

Hvor N = rotationshastighed (rpm), Q = flowhastighed (m³/h), H = løftehøjde pr. trin (m)

• Ns 500-1.500: Radiale pumpehjul til applikationer med højt hoved og lavt flow
• Ns 1.500-5.000: Mixed flow pumpehjul til anvendelser med moderat løftehøjde
• Ns 5.000-10.000: Aksialstrømsløbehjul til høj-flow, lavt tryk

Tætningsteknologier og emissionskontrol

Konfigurationer af mekaniske tætninger

Miljøbestemmelser og sikkerhedskrav driver avancerede tætningsløsninger ind Petrokemisk procespumpe applikationer.

Enkelte mekaniske tætninger passer til ikke-farlige, ikke-giftige tjenester med plan 11 (recirkulation fra pumpeudledning til tætningskammer) eller Plan 13 (recirkulation til pumpesug) rørarrangementer.

Dobbelt trykløse tætninger (arrangement 2) sørge for backup-indeslutning for farlige væsker ved hjælp af Plan 52 (eksternt reservoir med cirkulation) eller Plan 53A (tryksat barrierevæske).

Dobbelt tryksatte tætninger (arrangement 3) tilbyder nul-emissionsevne for flygtige organiske forbindelser (VOC'er) og giftige kemikalier ved at bruge Plan 53B (cirkulerende barrierevæskesystem) eller Plan 53C (stempelakkumulatortryk).

Magnetisk drivteknologi

Magnetdrevet petrokemisk pumpe konfigurationer eliminerer mekaniske tætninger helt gennem synkron magnetisk kobling:

• Indeslutningsskal : Hastelloy C- eller titaniumkonstruktion, der adskiller procesvæske fra atmosfæren
• Magnetiske materialer : Samarium-kobolt (SmCo) til temperaturer til 350°C, neodym-jern-bor (NdFeB) begrænset til 150°C
• Hvirvelstrømstab : Metalliske indeslutningsskaller genererer varme, der kræver cirkulation; ikke-metalliske (keramiske) skaller eliminerer tab, men begrænser trykklassificeringerne
• Kør tør beskyttelse : Nødvendig for at forhindre katastrofale fejl under kavitation eller tør drift

Effektiviteten i kraftoverførslen varierer 85-95 %, med tab, der viser sig som opvarmning af indeslutningsskal, der kræver 15-30°C temperaturstigningsberegninger.

Specialiserede applikationer og ekstreme forhold

Højtemperatur procesdesign

Producent af højtemperatur procespumper egenskaber imødekommer varmeudvidelsesudfordringer på over 400°C:

• Centerline støtte : Opretholder justering under termisk vækst, obligatorisk over 175°C pr. API 610
• Fleksible rørforbindelser : Optag dysebelastninger uden at overføre for store kræfter til pumpehuset
• Kølende jakker : Hold lejehusets temperaturer under 80°C ved håndtering af væsker over 300°C
• Hot alignment procedurer : Bekræft koblingsjustering ved driftstemperatur efter indledende kold justering

Denrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Kryogen og flerfasehåndtering

Flydende naturgas (LNG) og kryogeniske kemiske tjenester kræver:

• Udvidet motorhjelmdesign : Isoler kold procesvæske fra lejer og tætninger ved omgivelsestemperatur
• Verifikation af materialeskørhed : Charpy slagtest ved minimum design temperaturer
• Gashåndteringshjul : Specialiserede inducerdesigner eller åbne pumpehjul, der håndterer 15-30 % gasvolumenfraktioner

Vedligeholdelsesstrategier og komponentstyring

Implementering af forudsigelig vedligeholdelse

Tilstandsovervågningsteknologier forlænger middeltiden mellem reparationer (MTBR) for kritiske Petrokemisk procespumpe aktiver:

• Vibrationsanalyse : ISO 10816 hastighedsgrænser (4,5 mm/s for store pumper, 7,1 mm/s for mindre enheder) registrerer lejeforringelse og impellerubalance
• Overvågning af tætningskammertryk/temperatur : Tidlig påvisning af slid på forseglingsfladen eller blokering af flush line
• Aktuel signaturanalyse : Identificerer pumpens driftspunkts afvigelse fra BEP gennem motorbelastningsvariationer
• Infrarød termografi : Lokaliserer overophedning af lejer og smøringsfejl

Reservedelslager og udskiftelighed

ANSI kemiske pumpe reparationsdele drage fordel af dimensionel standardisering, der muliggør indkøb med flere kilder:

• Kritiske reservedele : Aksel, lejer, mekanisk tætning, husslidringe, pumpehjul (12-18 måneders gennemløbstider for speciallegeringer)
• Anbefalede reservedele : Pakninger, O-ringe, tætningsflader, koblingselementer
• Kapital reservedele : Komplet rotormontage, hus til højværditjenester

API 610-pumper kræver producentspecifikke komponenter på grund af specialfremstillet konstruktion, hvilket nødvendiggør langsigtede leverandørforhold og omfattende reservedelsaftaler.

Indkøb og leverandørevaluering

Tekniske budvurderingskriterier

Omfattende leverandørvurdering vedr centrifugalpumpe til kemisk anlæg indkøb omfatter:

• Hydraulisk verifikation : Bevidnet ydeevnetest i henhold til ISO 9906 Grade 1 eller 2, inklusive NPSH-verifikation og vibrationsmåling
• Materiale certificering : Mølletestrapporter (MTR'er) med kemisk sammensætning og mekaniske egenskaber, positiv materialeidentifikation (PMI) for kritiske legeringer
• Kvalitetsstyring : ISO 9001-certificering, svejsekvalifikationer til ASME Sektion IX, NDE-procedurer (radiografi, ultralyd, farvestofpenetrant)
• Dokumentation : API 610 datablade, ydeevnekurver, snittegninger, vedligeholdelsesmanualer, reservedelslister

Livscyklusomkostningsanalyse

Samlede ejeromkostningsberegninger prioriterer energiforbrug og vedligeholdelse frem for startinvesteringer:

LCC = C_initial C_energi C_vedligeholdelse C_produktionstab - C_rest

Energiomkostninger udgør typisk 75-85 % af de samlede livscyklusomkostninger for kontinuerligt arbejdende pumper. Effektivitetsgarantier med likvidationsbestemmelser (typisk 0,5-1,0 % effektivitetsmangelbøder) beskytter indkøbsinteresser.

Virksomhedsprofil: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Grundlagt i 1987, opererer Jiangsu Huanyu Chemical New Materials Co., Ltd. som en specialiseret producent i den industrielle pumpesektoren, der beskæftiger over 100 tekniske og produktionsmedarbejdere. Virksomheden integrerer maskinfremstilling, termisk behandling, koldbearbejdning og investeringsstøbning inden for en samlet produktionsramme.

Den product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, magnetisk drevet petrokemisk pumpe enheder, selvansugende pumper og rørledningspumper.

Dense product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Beliggende på Yangtze-floden med nærhed til Jiangyin Yangtze River Bridge, opretholder anlægget strategiske logistiske fordele for indenlandsk og international distribution.

Ofte stillede spørgsmål (FAQ)

Hvad adskiller API 610 fra ANSI-pumpestandarder i petrokemiske applikationer?

API 610 procespumpespecifikationer kræver tungere konstruktion, højere trykklassificeringer (op til 200 bar versus 24 bar) og specifikke materialekrav til raffinaderitjenester. API 610 kræver minimumskonstruktion i støbt stål, stift akseldesign med L3/D4-forhold under 60 og tætningskamre dimensioneret til API 682 mekaniske tætninger. ANSI-pumper lægger vægt på dimensionel udskiftelighed og tilbagetræksdesign til generel kemisk service ved lavere tryk. For kulbrinter over 150°C eller toksiske tjenester er API 610-overholdelse typisk obligatorisk.

Hvornår skal magnetdrevne pumper specificeres frem for konventionelle forseglede pumper?

Magnetdrevet petrokemisk pumpe valget er angivet for nul-emissionskrav, giftige eller kræftfremkaldende væsker (benzen, hydrogensulfid), dyre procesvæsker, hvor lækage repræsenterer økonomisk tab, eller vakuumtjenester, hvor luftindtrængning forurener produktet. Begrænsninger omfatter 85-95% effektivitet (mod 95-98% for konventionelle pumper), temperaturbegrænsninger baseret på magnetisk materialevalg (150°C for NdFeB, 350°C for SmCo) og katastrofal fejltilstand, hvis den køres tør. Startkapitalomkostninger løber 30-50 % højere end forseglede alternativer, begrundet med elimineret tætningsvedligeholdelse og miljøoverholdelse.

Hvordan vælger jeg materialer til petrokemiske miljøer med højt chloridindhold?

Materialevalg kræver beregning af Pitting Resistance Equivalent Number (PREN = %Cr 3,3×%Mo 16×%N). For kloridkoncentrationer under 1.000 ppm ved temperaturer under 60°C er 316L (PREN ~24) tilstrækkeligt. Moderat chlorid (1.000-10.000 ppm) kræver 2205 duplex (PREN 35) eller 904L superaustenitisk (PREN 34). Alvorlige miljøer, der overstiger 10.000 ppm chlorid eller temperaturer over 100°C, kræver 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) eller titanium. Producent af højtemperatur procespumper dokumentation skal verificere modstandsdygtighed over for gnidning for duplex rustfri stålkomponenter i roterende samlinger.

Hvilke vedligeholdelsesintervaller skal der forventes for korrekt specificerede petrokemiske pumper?

Mål for en gennemsnitlig tid mellem reparationer (MTBR) på 48-60 måneder er opnåelige med korrekte specifikationer og betjening. Kritiske faktorer omfatter drift inden for 80-110 % af det bedste effektivitetspunkt, opretholdelse af NPSH-margener over 1,5 meter (eller NPSHA > 1,3×NPSHR), overvågning af vibrationshastigheder i henhold til ISO 10816 og implementering af API 682-kompatible tætningsstøttesystemer. ANSI kemiske pumpe reparationsdele tilgængelighed og standardisering reducerer reparationstiden til 8-24 timer mod 48-72 timer for tilpassede API 610-enheder. Forudsigende vedligeholdelse ved hjælp af vibrationsanalyse og termografi forhindrer katastrofale fejl.

Hvordan verificerer jeg garantier for pumpeeffektivitet under indkøb?

Kræv bevidnet ydeevnetest i henhold til ISO 9906 Grade 1 (højere præcision) eller Grade 2 (standard accept) hos producenten. Testning skal dække hele driftsområdet fra afbrydelse til udløb, verifikation af løftehøjde, flow, effekt, NPSH-krav og vibrationsniveauer. Acceptable tolerancer pr. API 610 inkluderer: hoved ±3 % ved BEP, effektivitet 0 % negativ tolerance (ingen reduktion fra garanti) og NPSHR 0 % (ingen stigning fra garanti). Medtag likvidationsklausuler, der specificerer 0,5-1,0 % af pumpeprisen pr. 1 % effektivitetsmangel. For centrifugalpumpe til kemisk anlæg applikationer, anmod om ledning-til-vand-effektivitet inklusive motor- og transmissionstab for nøjagtige driftsomkostninger.

Referencer

• American Petroleum Institute. (2010). API Standard 610: Centrifugalpumper til olie-, petrokemiske og naturgasindustrier (11. udgave). Washington, DC: API Publishing Services.
• American Society of Mechanical Engineers. (2012). ASME B73.1-2012: Specifikation for centrifugalpumper med horisontal endeindsugning til kemisk proces . New York: ASME.
• American Society of Mechanical Engineers. (2019). ASME Afsnit IX: Kvalifikationer til svejsning, lodning og smeltning . New York: ASME.
• Den Europæiske Standardiseringskomité. (2012). EN ISO 9906:2012: Rotodynamiske pumper — Hydrauliske ydelsesgodkendelsestest — Grad 1, 2 og 3 . Bruxelles: CEN.
• Hydraulisk Institut. (2014). ANSI/HI 9.6.3-2012: Rotodynamiske (centrifugale og lodrette) pumper — retningslinje for tilladt driftsområde . Parsippany, NJ: Hydraulic Institute.
• International Organisation for Standardization. (2016). ISO 10816-7:2009: Mekanisk vibration — Evaluering af maskinvibrationer ved målinger på ikke-roterende dele — Del 7: Rotodynamiske pumper til industrielle applikationer . Genève: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P., & Heald, C. C. (2008). Pumpehåndbog (4. udgave). New York: McGraw-Hill.
• Lobanoff, V.S., & Ross, R.R. (1992). Centrifugalpumper: Design og anvendelse (2. udgave). Boston: Butterworth-Heinemann.
• Stepanoff, A. J. (1957). Centrifugale og aksiale flowpumper: teori, design og anvendelse (2. udgave). New York: John Wiley & Sons.
